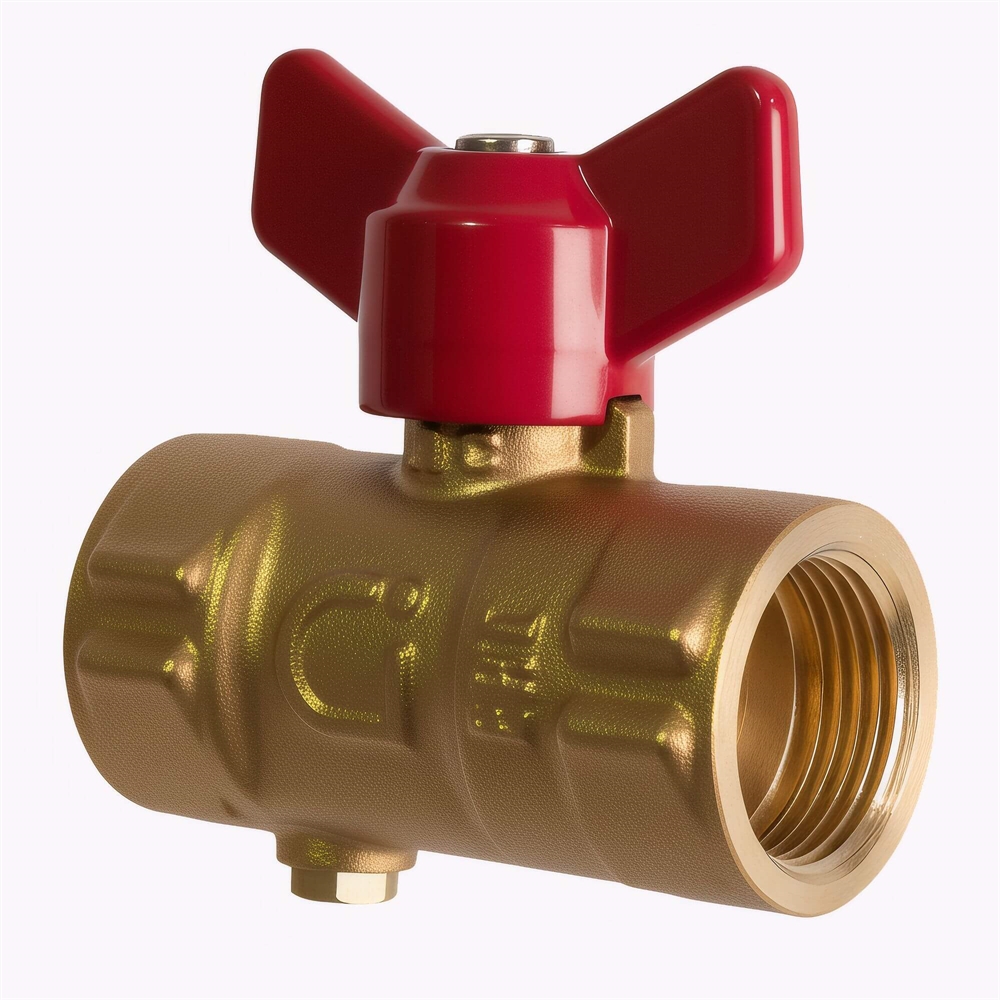

Кран шаровой для манометра Ci 11б27п(м) со спуском 15 (G½" - М20х1,5)
Артикул:
т тт000018379
Категория
Вес
0
кг.
Ед. измерения
шт
Наличие
Под заказ
Количество
454,59
₽
К трубопроводу кран присоединяется резьбой G½" (В), к манометру - резьбой М20х1,5 (7H)
Кран шаровой муфтовый для манометра (со спуском) 11б27п(м) Ду15 Ру16 предназначен для присоединения манометра к магистрали с рабочей средой
Запорным органом крана служит шаровая пробка (поз.7), располагающаяся во внутренней полости корпуса (поз.1), приводимая в движение рукояткой (поз.6).
Шаровая пробка имеет два положения: «Открыто» и «Закрыто». Угол поворота шаровой пробки составляет 90 градусов. В положении «Открыто» рабочая среда подаётся к рабочему манометру, при переводе пробки в положение «Закрыто» подача рабочей среды к рабочему манометру прекращается.
Сброс давления производится путём ослабления затяжки болта (поз.10), когда шаровая пробка находится в положении «Закрыто»
Состав поставки:
- Кран 11б27п(м) в сборе - 1 шт.;
- Паспорт/Инструкция - 1 экз./партия.
Кран шаровой для манометра Ci 11б27п(м) со спуском 15 (G½" - М20х1,5) сертифицирован производителем Ci, передача сертификатов осуществляется в момент отгрузки товара после обращения покупателя.
Характеристики:
- Общие данные
-
Тип товараКраны для манометра
- Прочее
-
Артикул производителя021011011
-
Вес, кг0,12
-
Диаметр условный (DN)15
-
Единица измеренияшт
-
Класс герметичности"А" по ГОСТ 9544-93
-
Климатическое исполнениеУ3 [ГОСТ 15150-69]
-
Количество в упаковке50
-
Максимальная температура рабочей среды, С°140
-
Материал корпусалатунь
-
Материал уплотнительных колецФторопласт-4
-
Материал шараЛатунь/Хром
-
Материал шпинделяЛатунь
-
Номинальное давление (PN)16
-
Номинальный диаметр (DN)15
-
Номинальный диаметр резьбыG½"
-
Объем, м³0,00011
-
ПриводРучной
-
Рабочая средаВода
-
Рабочее давление, МПа1.6
-
Срок гарантии производителя, лет1.5
-
Таблица фигур11б27п
-
Тип рукоятиБабочка
-
Тип соединенияМуфта ∣ Муфта
-
Уплотнение шараФторопласт-4
-
УправлениеРучное
-
Цвет рукоятиКрасный
-
Штрих-код (EAN13)4620303204859

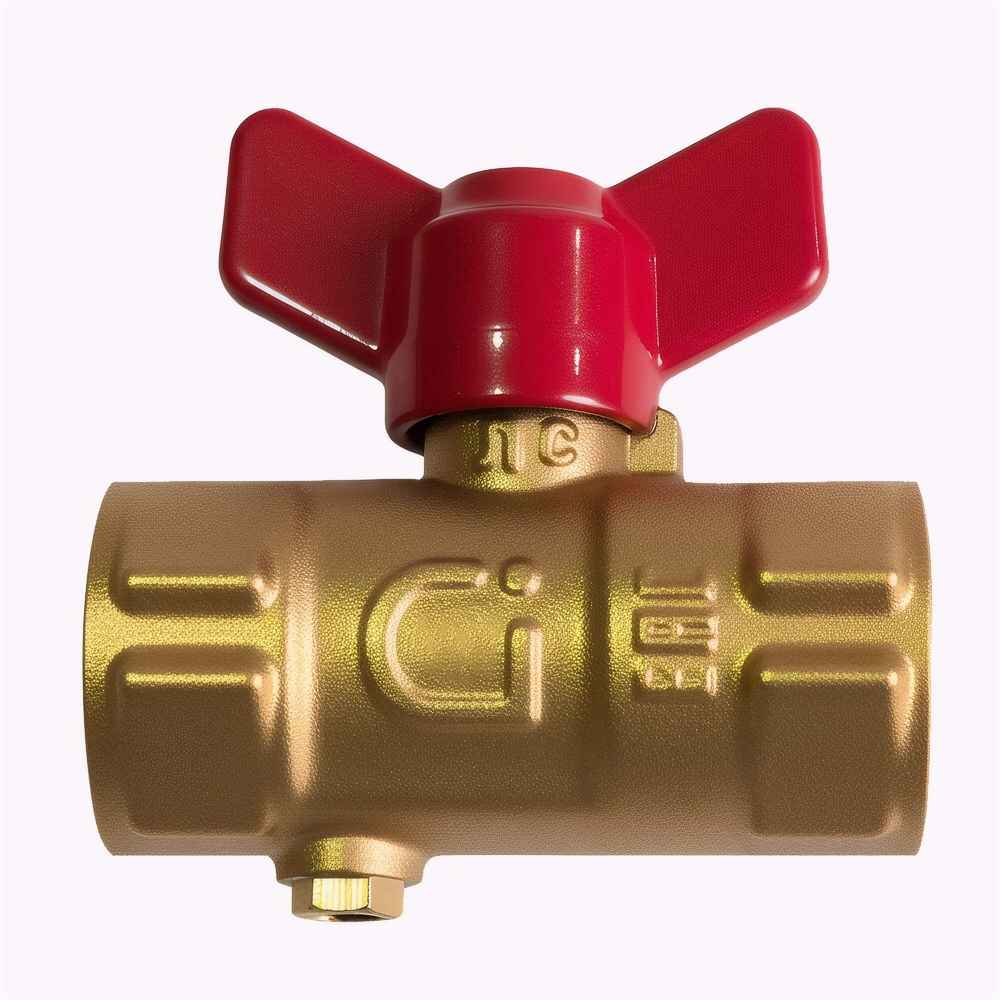

Фотографии:
